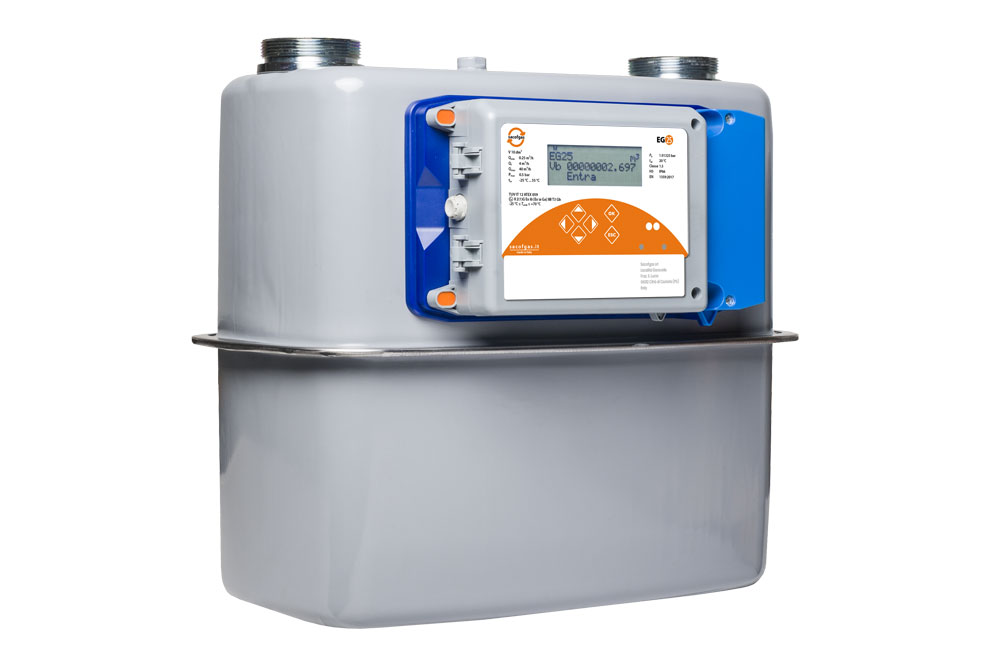

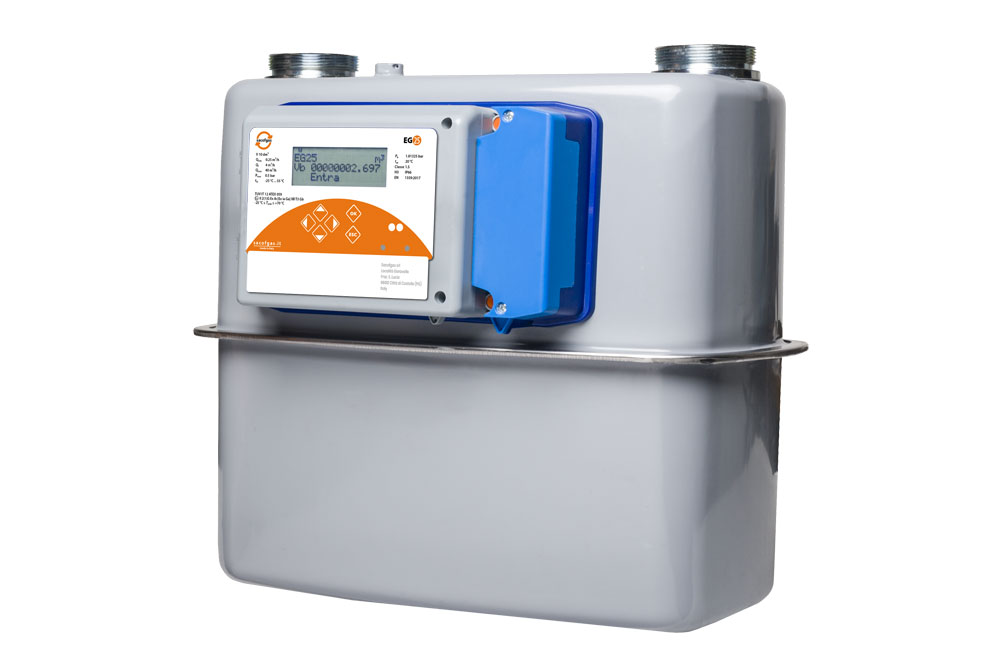

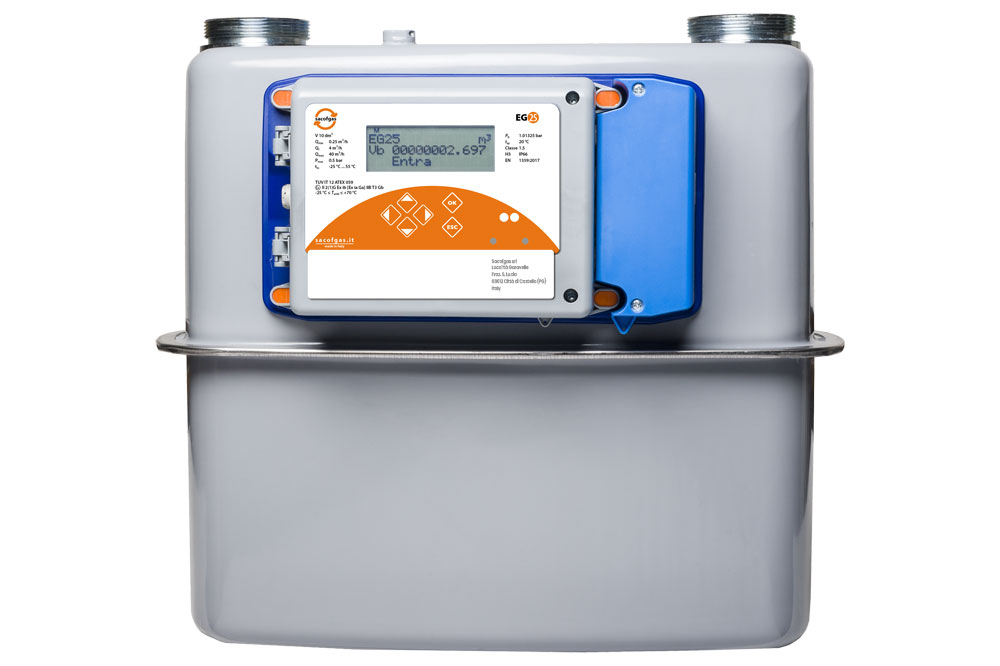

Misuratore Gas

EG25

EG25

Perché sceglierlo

Il misuratore EG25 è uno strumento di misura volumetrica a pareti deformabili per gas naturale, gas manifatturato, GPL e gas tecnici, ad utilizzo residenziale/industriale. La progettazione e realizzazione avviene utilizzando i più elevati standard, ed in conformità alle norme EN1359 ed alla Direttiva MID.

La precisone ed accuratezza della misura viene garantita dal processo di controllo produttivo e da un sistema di calibrazione automatizzato, applicato presso il Laboratorio Metrologico interno sul 100% degli esemplari prodotti.

La qualità dei componenti plastici e metallici utilizzati permette ai misuratori un'elevata sensibilità, anche con un flusso minimo di gas, ed ottime performance nel tempo.

L'accuratezza ed affidabilità nel tempo della misura è garantita dal consolidato principio meccanico della misura che avviene con sistema a membrane e cassetti.

EG25 è la versione "elettronica" del misuratore tradizionale meccanico di Sacofgas, al quale è stato integrato un modulo elettronico con le seguenti caratteristiche e funzioni:

  • Display LCD con menu multilivello.
  • Memorizzazione dei consumi.
  • Trasmissione remota delle letture (compensate in temperatura e pressione).

Il misuratore EG25 effettua la conversione (di tipo PT) del volume alle condizioni di riferimento standard (condizioni base).

La protezione dei dati e l'inviolabilità dei parametri di programmazione è assicurata sia da interruttori sigillabili che da password programmabili.

I misuratori sono alimentati a batteria.

Riferimenti

  • Direttiva Europea 2014/32/UE (MID)
  • Direttiva Europea 2014/34/UE (ATEX)
  • Norma EN 1359:1998/A1:2006
  • OIML R137-1&2:2012
  • WELMEC 7.2

Caratteristiche

  1. Alimentazione N° 2 batterie al litio size D 3,6 V (durata stimata della batteria > 8 anni in condizioni standard).
  2. Involucro disponibile in lamiera d'acciaio zincata verniciata con vernice poliestere. Alloggiamento elettronica in Policarbonato + ABS.
  3. Equipaggiato con dispositivo meccanico di anti ritorno.
  4. N° 2 uscite digitali ( impulsiva per ripetizione volumi corretti e binaria programmabile).
  5. Elevata stabilità di misura.
  6. Bassa rumorosità e assorbimento di pressione.
  7. Range di misura temperatura -25 °C/+55 °C.
    Range di misura pressione 0,8/1,5 bar".
  8. Display elettronico alfanumerico a cristalli liquidi tre righe 16 caratteri.
  9. Protezione integrale antimanomissione.
  10. Tastiera a 6 pulsanti con possibilità di impostare i parametri di base.
  11. Formula di comprimibilità SGERG-88.
  12. ATEX Zone 1-----Il 2(1)G Ex ib [Ex ia Ga] T3 IIB T3 Gb -25 ≤ T amb ≤ 70°C.
  13. Membrana di tessuto sintetico.
  14. Il misuratore con Involucro in lamiera di acciaio zincato garantisce un'alta protezione alla corrosione ed è Resistente alle alte temperature secondo la norma EN1359:1998/A1:2006 (a 100 mbar).

Comunicazione Dati

  • Comunicazione GPRS (punto-punto)
  • Comunicazione locale tramite porta ottica infrarossa ZVEI in accordo a EN 62056-21

Funzionamento

La differenza di pressione tra ingresso ed uscita del contatore induce il riempimento e svuotamento ciclico delle camera di misura attraverso il movimento alternato delle membrane deformabili.

Per mezzo del cinematismo di misura, composto da valvole a cassetto con accoppiamento biella-manovella, ed il modulo di trasduzione elettronico, il moto viene convertito in segnali elettrici impulsivi trasmessi alla scheda metrologica.

Sul modulo di trasduzione è installato il sensore di temperatura per la correzione dei volumi ed è equipaggiato con un sistema efficace di rilevazione frodi.

Sul corpo metallico è inoltre installato un sensore di pressione che permette la compensazione dei volumi misurati.

La conversione del volume misurato avviene utilizzando un algoritmo che necessita le seguenti variabili:

  • Il volume di gas acquisito dal modulo di trasduzione.
  • La temperatura: misurata attraverso un sensore integrato.
  • La pressione del gas: misurata per mezzo di un trasduttore digitale integrato.

Il dispositivo calcola il grado di compressibilità del gas utilizzando metodi standard o un valore costante ed infine fornisce il valore del volume convertito (in standard m3).

codice: SIBR12-mm-yy-zz


Caratteristiche tecniche EG25

Temperatura Operativa-25 °C / + 55 °C
Temperatura di stoccaggio-25 °C / + 70 °C
Temperatura condizione di base15 °C
Classe di precisione1,5
Grado di protezioneIP66
Classe meccanicaM2
Ambiente elettromagneticoE1
Connessione standard
(Norma ISO 228-1)
2 ½"
Volume ciclico10 dm3
ClasseG 25
Pressione massima di esercizio500 mbar
Portata minima (m3/h)0,25
Portata massima (m3/h)40
Distanza interasse335 mm
Dimensioni (mm) A 335
B 422,5
C 142,6
E 184,2
F 472,8
Misure EG25

Le caratteristiche tecniche sono indicative e possono subire variazioni.
