Misuratore Gas

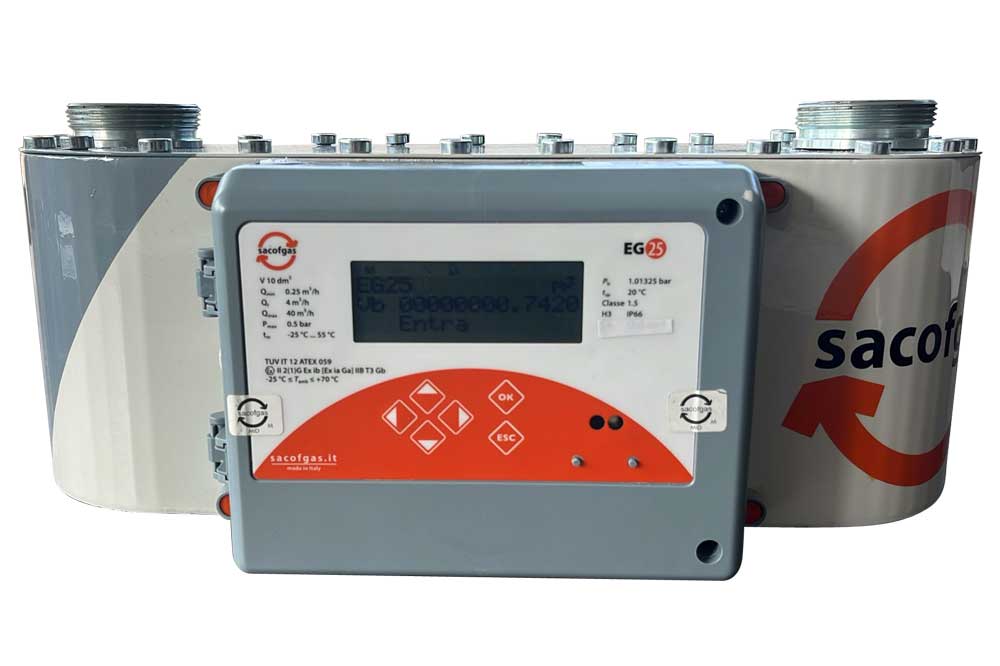

SGstatico
Perché sceglierlo
Principio di misura statico
La misura è eseguita in modalità statica (senza parti meccaniche in movimento) e viene espressa in m3 alle condizioni di base (standard m3) sul display del contatore.
La tecnologia è basata su un sensore MEMS che misura il differenziale di temperatura tra due punti di rilevamento e che risulta proporzionale al flusso gi gas che li attraversa
Il sistema mantiene l’accuratezza della misura anche in presenza di variazioni della composizione dei gas all’interno dei gruppi H e L, come definiti dallo standard EN437; la misura di alcune caratteristiche di questi gas permette di compensare gli effetti dovuti al cambio di densità.
Il principio di misura permette inoltre di identificare l presenza di aria all’interno del misuratore; questo permette di utilizzare aria per la sua calibrazione e di generare un allarme qualora il fenomeno si manifesti dopo l’installazione
I misuratori possono lavorare con miscele di biogas e con una percentuale massima di H2 del 20%.
Caratteristiche
Connettività
I misuratori sono equipaggiati con un modem NBIoT per la comunicazione remota dei dati e per l’aggiornamento del software applicativo.
Protocollo di comunicazione DLMS conforme a UNI/TS 11291-13.
Le stesse funzionalità sono disponibili in locale tramite porta.
Ottica conforme alla EN 62056-21.
Antenna interna con predisposizione per il collegamento di antenna remota.
SIM sostituibile in campo accessibile dal vano batterie senza rimozione dei sigilli metrologici.
Gestione dati
- Gestione di 3 tariffe e consumi in base a giorni feriali, festivi e ora legale.
- Gestione registro eventi
- Gestione registro errori
Approvazioni
I misuratori EGxx sono stati verificati ed approvati secondo le seguenti direttive:
- Direttiva MID 2014/32/UE
- Direttiva ATEX 2014/34/UE
- Direttiva RED 2014/53/UE
Caratteristiche tecniche SGstatico
| Campo di misura | G10: 0.10-16.0 m3/h G16: 0.16-25.0 m3/h G25: 0.25-40.0 m3/h |
| Temperatura di riferimento Standard | 15 °C |
| Temperatura di esercizio | -25 °C a 55 °C |
| Pressione Standard | 1013.25 mbar |
| Applicabilità | Gas di 2a Famiglia Gruppi H e L (EN 437) |
| Pressione massima operativa | 500 mbar |
| Classe di accuratezza | 1.5 |
| Delta P Max. | G10: <2 mbar at Qmax G16: <2 mbar at Qmax G25: <3 mbar at Qmax |
| Nr. di tariffe | 3 |
| Dimensione del registro del volume giornaliero | > 72 giorni |
| Dimensione del registro orario | > 72 giorni |
| Diametro Nominale DN | G 2"; G21/2- ISO 228/1 |
| Interasse | G10: 250-280 mm G16: 250-280 mm G25: 335 mm |
| Resistenza all'acqua alla polvere | IP 66 |
| ATEX | zona 1 Ex II 2 G Ex ib IIB T4 |
| Display | Alfanumerico, 3 righe x16 caratteri + icone |
| Porta ottica | EN 62056-21 |
| Batterie | 2 batterie al litio tipo D da 3,6V (19Ah) |
| Vita utile batterie | 15 anni |
| Comunicazione | Modem NBIoT bande 3, 8 e 20 |
| Tipologia trasporto dati | UDP |
| Protocollo di comunicazione | DLMS COSEM conforme UNI/TS 11291-13 |
| Dimensioni (L x H x P) | 430 x 188 x 188 mm |
| Peso | 5.7 kg |
Le caratteristiche tecniche sono indicative e possono subire variazioni.
