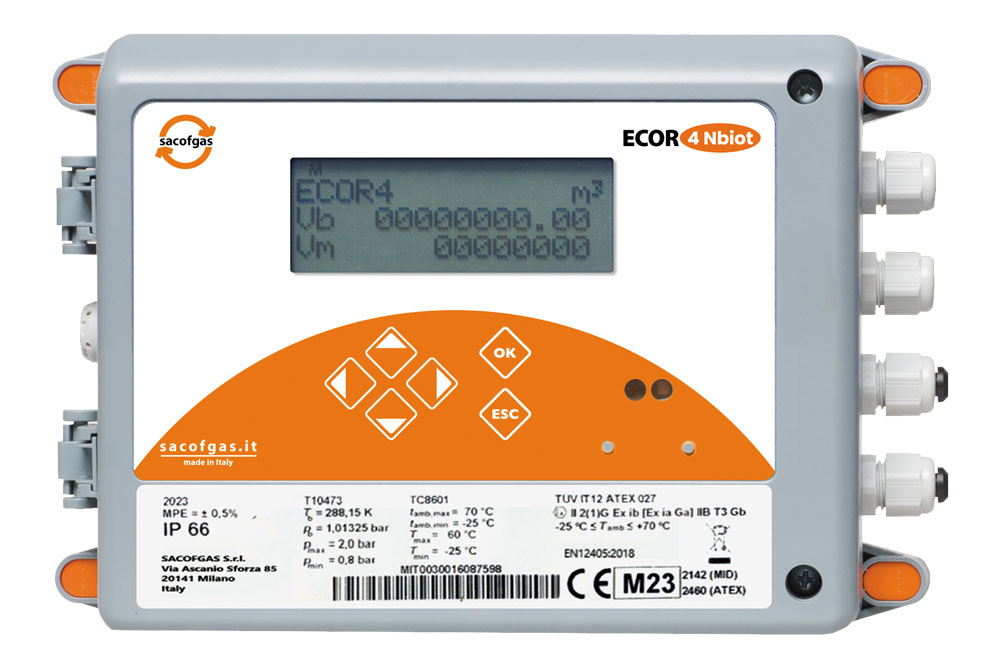

ECOR4Nbiot

ECOR4 Nbiot è un convertitore di volumi di TIPO 1, conforme alle Direttive europee 2014/32/UE (MID) e 2014/34/UE (ATEX) ed è specificatamente progettato per rispondere ai requisiti della norma UNI TS 11291 e della Delibera 155/08 dell’Autorità Italiana per l’Energia Elettrica e per il Gas per la fascia dei Gruppi di Misura ≥ G10.

ECOR4 Nbiot effettua la conversione  (di tipo PTZ, PT o T) del volume misurato dal contatore alle condizioni di riferimento standard (condizione base).

L’apparato dispone, come dotazione standard, di due uscite digitali di cui una per la ripetizione dei volumi corretti e l'altra per la segnalazione di un allarme.

La protezione dei dati e l’inviolabilità dei parametri di programmazione è assicurata sia da interruttori sigillabili che da password programmabili.

ECOR4 Nbiot è alimentato a batteria.

Riferimenti normativi

• Direttiva ATEX 2014/34/UE
• Direttiva MID 2014/32/UE
• UNI TS 11291, delibera dell’AEEG 155/08,
• WELMEC 7.2
• EN 12405-1

1. Alimentazione N° 2 batterie al litio size D 3,6 V (durata stimata della batteria > 8 anni in condizioni standard).
2. Involucro realizzato in policarbonato + ABS.
3. N° 2 ingressi digitali (configurabili come ingresso di conteggio max 5Hz o binari).
4. N° 2 uscite digitali ( impulsiva per ripetizione volumi corretti e binaria programmabile).
5. Elevata stabilità di misura (0,5% in condizioni di riferimento).

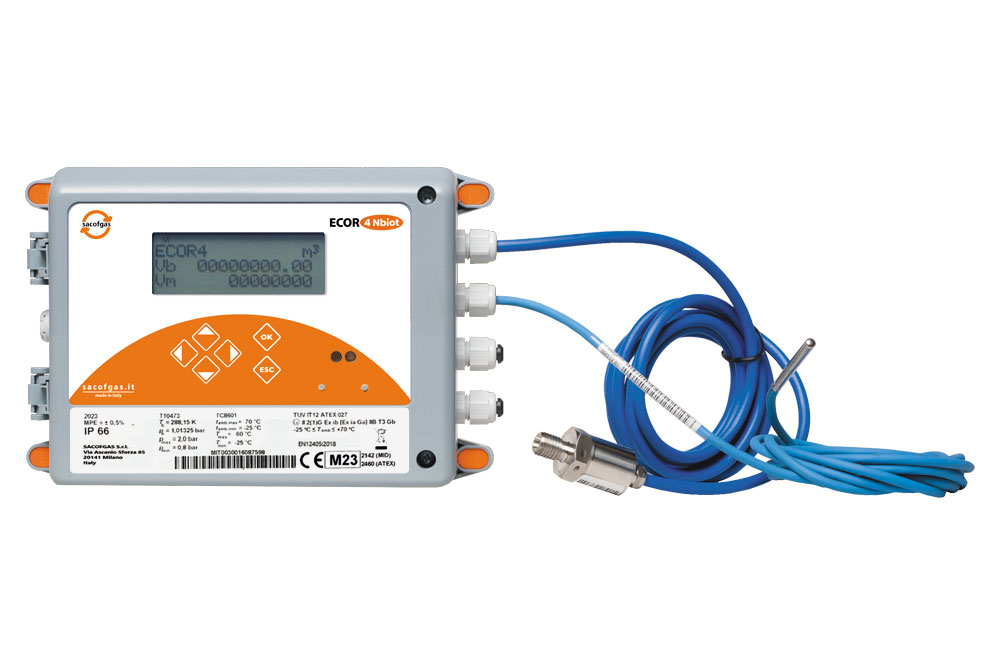

6. Sonda PT-1000 per la rilevazione della temperatura del gas Lunghezza 50mm, diametro 5mm Cavo a quattro fili di lunghezza 2,5 mt.
7. Precisione: ≤0.1% del valore misurato.
8. Trasduttore di pressione esterno.
• Lunghezza del cavo 2,5 mt Sensore piezoresistivo siliconico.
• Connessione al processo M12x1.5.
• Accuratezza: ≤0.25% del valore misurato.
9. Display elettronico alfanumerico a cristalli liquidi tre righe 16 caratteri.
10. Protezione integrale antimanomissione.
11. tastiera a 6 pulsanti con possibilità di impostare i parametri di base.
12. Formula di comprimibilità  SGERG-88.
13. ATEX Zone 1-----Il 2(1)G Ex ib [Ex ia Ga] T3 IIB T3 Gb -25 ≤ T amb ≤ 70°C.
14. ECOR4 Nbiot può essere installato a parete, oppure, attraverso staffe di adattamento, sulla conduttura o a bordo del contatore stesso.
15. Cert. T10473 Rev. 1 0 del 13/11/2023


Comunicazione Dati

• Comunicazione Nbiot (narrow band)
• Protocollo DLMS
• Comunicazione locale tramite porta ottica infrarossa ZVEI in accordo a EN 62056-21
