Correttore di Volume

ECOR4

ECOR4
ECOR4

Perché sceglierlo

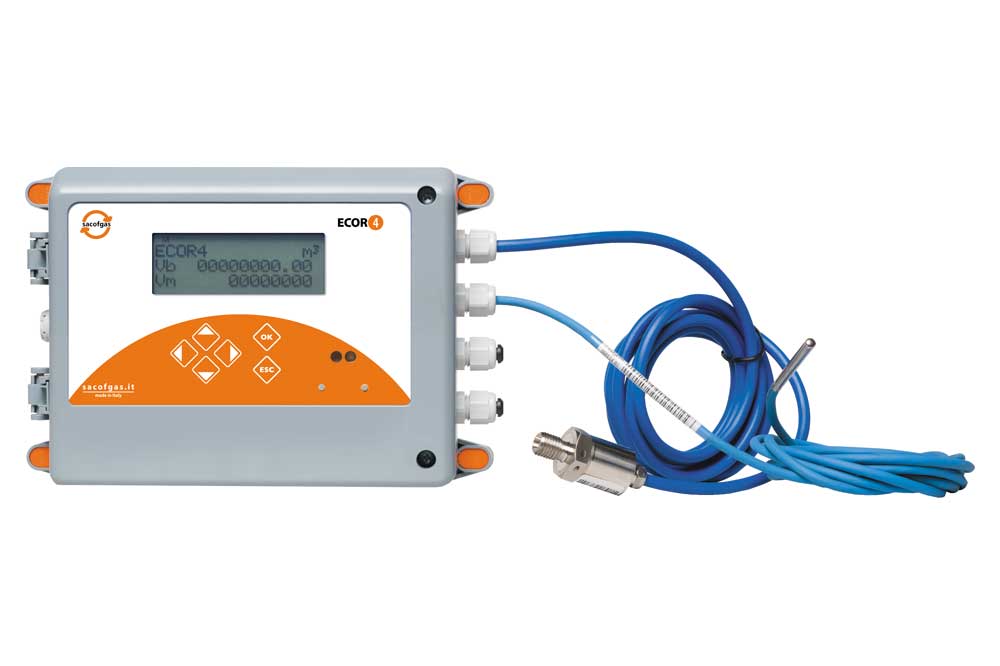

ECOR4 è un convertitore di volumi di TIPO 1, conforme alle Direttive europee 2014/32/UE (MID) e 2014/34/UE (ATEX) ed è specificatamente progettato per rispondere ai requisiti della norma UNI TS 11291 e della Delibera 155/08 dell’Autorità Italiana per l’Energia Elettrica e per il Gas per la fascia dei Gruppi di Misura ≥ G10.

ECOR4 effettua la conversione  (di tipo PTZ, PT o T) del volume misurato dal contatore alle condizioni di riferimento standard (condizione base).

L’apparato dispone, come dotazione standard, di due uscite digitali di cui una per la ripetizione dei volumi corretti e l'altra per la segnalazione di un allarme.

La protezione dei dati e l’inviolabilità dei parametri di programmazione è assicurata sia da interruttori sigillabili che da password programmabili.

ECOR4 è alimentato a batteria.

Riferimenti

  • Direttiva ATEX 2014/34/UE
  • Direttiva MID 2014/32/UE
  • UNI TS 11291, delibera dell’AEEG 155/08,
  • WELMEC 7.2
  • EN 12405-1

Caratteristiche

  1. Alimentazione N° 2 batterie al litio size D 3,6 V (durata stimata della batteria > 8 anni in condizioni standard).
  2. Involucro realizzato in policarbonato + ABS.
  3. N° 2 ingressi digitali (configurabili come ingresso di conteggio max 5Hz o binari).
  4. N° 2 uscite digitali ( impulsiva per ripetizione volumi corretti e binaria programmabile).
  5. Elevata stabilità di misura (0,5% in condizioni di riferimento).
  6. Sonda PT-1000 per la rilevazione della temperatura del gas Lunghezza 50mm, diametro 5mm Cavo a quattro fili di lunghezza 2,5 mt.
  7. Precisione: ≤0.1% del valore misurato.
  8. Trasduttore di pressione esterno.
    • Lunghezza del cavo 2,5 mt Sensore piezoresistivo siliconico.
    • Connessione al processo M12x1.5.
    • Accuratezza: ≤0.25% del valore misurato.
  9. Display elettronico alfanumerico a cristalli liquidi tre righe 16 caratteri.
  10. Protezione integrale antimanomissione.
  11. tastiera a 6 pulsanti con possibilità di impostare i parametri di base.
  12. Formula di comprimibilità  SGERG-88.
  13. ATEX Zone 1-----Il 2(1)G Ex ib [Ex ia Ga] T3 IIB T3 Gb -25 ≤ T amb ≤ 70°C.
  14. ECOR 4 può essere installato a parete, oppure, attraverso staffe di adattamento, sulla conduttura o a bordo del contatore stesso.

Comunicazione Dati

  • Comunicazione GPRS (punto-punto)
  • Protocollo CTR
  • Comunicazione locale tramite porta ottica infrarossa ZVEI in accordo a EN 62056-21

Funzionamento

La conversione del volume misurato avviene utilizzando un algoritmo che necessita le seguenti variabili:

  • Il volume di gas misurato dal contatore: acquisito dal dispositivo mediante l'ingresso impulsivo.
  • La temperatura: misurata attraverso un sonda digitale integrata.
  • La pressione del gas: misurata per mezzo di un trasduttore digitale integrato.

Il dispositivo calcola il grado di compressibilità del gas utilizzando metodi standard o un valore costante ed infine fornisce il valore del volume convertito (in standard m3).

Codice: SIBR13-mm-yy-zz



Caratteristiche tecniche ECOR4

Temperatura di funzionamento-25 °C / +60 °C
Temperatura di stoccaggio-30 °C / +70 °C
Condizioni base di temperatura15 °C
Errore nelle condizioni di riferimento<0,5 %
Errore in condizioni operative<1 %
Grado di protezioneIP66
Classe meccanicaM2 mbar
Ambiente elettromagneticoE2
Intervallo di misura temperatura-25 °C a +60 °C
Campo di misurazione della pressione
(opzioni disponibili a seconda del trasduttore)
0,8/2 bar A
0,7/5 bar A
2/10 bar A
Dimensioni230x150x54 mm
Peso2 Kg

Le caratteristiche tecniche sono indicative e possono subire variazioni.
