Misuratore Gas

MG10

MG10

Perché sceglierlo

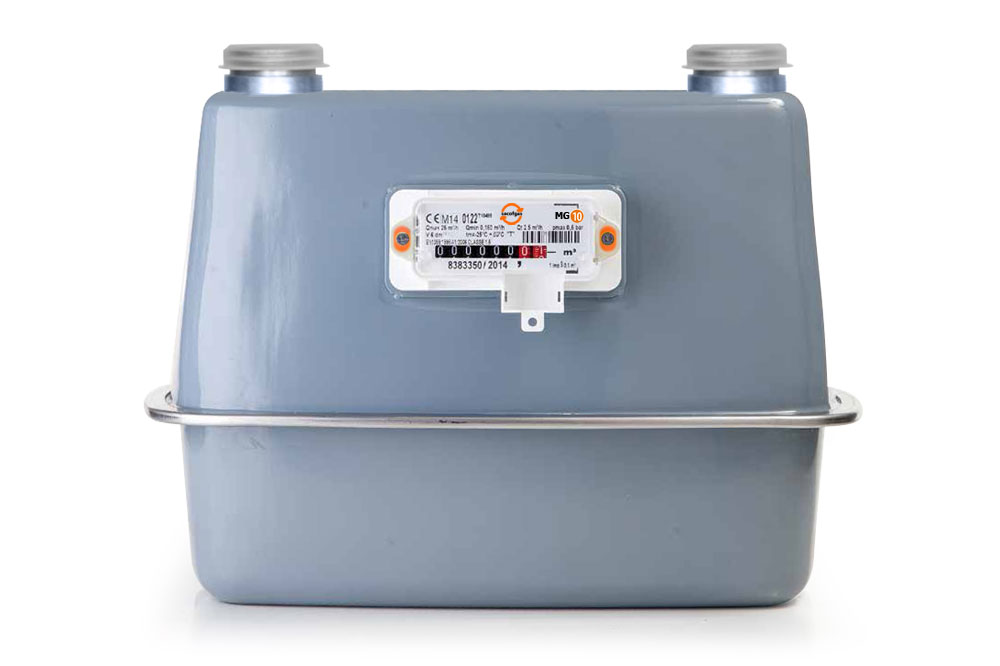

Il misuratore MG10 è uno strumento di misura volumetrica a pareti deformabili per gas naturale, gas manifatturato, GPL e gas tecnici, ad utilizzo residenziale/industriale.

La progettazione e realizzazione avviene utilizzando i più elevati standard, ed  in conformità alle norme EN1359 ed alla Direttiva MID.

La precisone ed accuratezza della misura viene garantita dal processo di controllo produttivo  e da un sistema di calibrazione automatizzato, applicato presso il Laboratorio Metrologico interno sul  100% degli esemplari prodotti.

La  qualità dei componenti plastici e metallici utilizzati permette ai misuratori un'elevata sensibilità, anche con un flusso minimo di gas, ed ottime performance nel tempo.

L'accuratezza ed affidabilità nel tempo della misura è garantita dal consolidato principio meccanico della misura che avviene con sistema a membrane e cassetti.

Riferimenti

  • Direttiva Europea 2014/32/UE (MID)
  • Norma EN 1359:1998/A1:2006

Caratteristiche

  1. Membrana di tessuto sintetico.
  2. Involucro disponibile in lamiera d'acciaio zincata; verniciati con vernice poliestere.
  3. Il misuratore con Involucro in lamiera di acciaio zincato garantisce un'alta protezione alla corrosione ed è resistente alle alte temperature "T" secondo la norma EN1359:1998/A1:2006.
  4. Elevata stabilità di misura.
  5. Bassa rumorosità e assorbimento di pressione.
  6. Equipaggiato con dispositivo meccanico di anti ritorno.
  7. Tutti i modelli sono predisposti alla connessione con sonda d'emissione d'impulsi a bassa frequenza (BF)
  8. Unità di misura e conteggio non sensibili a tampering di tipo magnetico.
  9. I misuratori sono disponibili a richiesta con diverse  tipologie di connessione e distanza d'interasse.
  10. La trasmissione della misurazione all'orologeria avviene per via meccanica.
  11. RAL standard 7000 (su richiesta altre colorazioni).

Funzionamento

La differenza di pressione tra ingresso ed uscita del contatore induce il riempimento e svuotamento ciclico delle camera di misura attraverso il movimento alternato delle membrane deformabili.

Per mezzo del cinematismo di misura, composto da  valvole a cassetto ed accoppiamento biella-manovella, il moto alternativo viene  convertito in moto rotatorio.

Mediante albero meccanico viene azionata l’orologeria di conteggio che registra la misura in conformità alle norme vigenti.

Codice: SIBR03-mm-yy-zz


Caratteristiche tecniche MG10

Temperatura Operativa-25 °C / + 40 °C
Classe di precisione1,5
Connessione standard
(Norma ISO 228-1)
2"
Connessione disponibile su richiesta
(Norma ISO 228-1)
1 ¼"
Volume ciclico6 dm3
Opzionalegeneratore di impulsi a bassa frequenza (LF) 1 imp= 0,1 m3
ClasseG 10
Pressione massima di esercizio500 mbar
Portata minima (m3/h)0,1
Portata massima (m3/h)16
Distanza interasse250/280 mm
Dimensioni (mm) A 250 - 280
B 308
C 130
E 140
F 415
Misure MG10
Peso9 Kg

Le caratteristiche tecniche sono indicative e possono subire variazioni.
