Miscelatore proporzionale

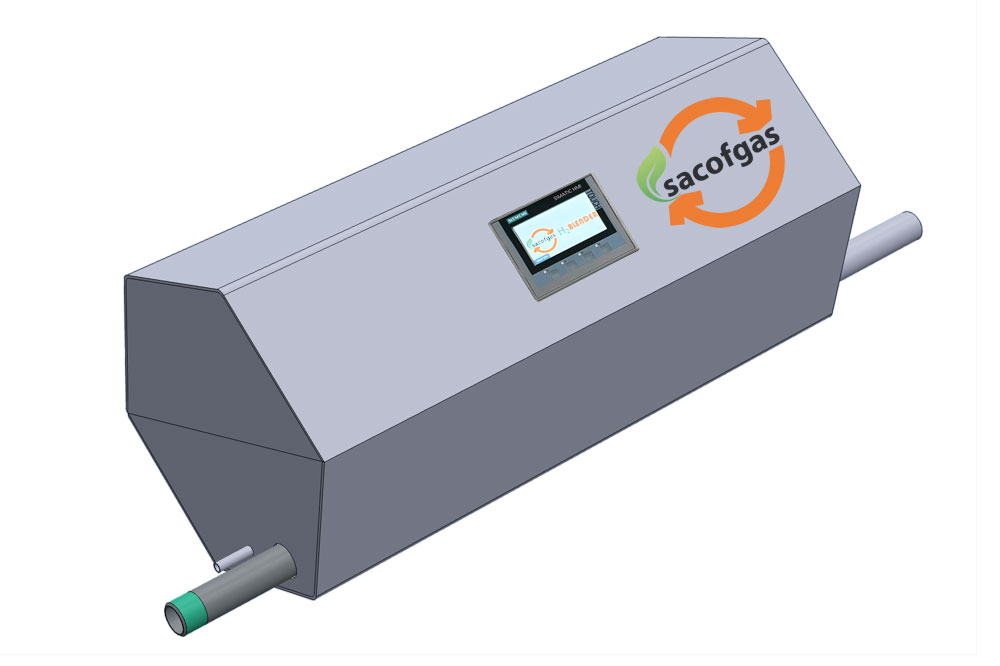

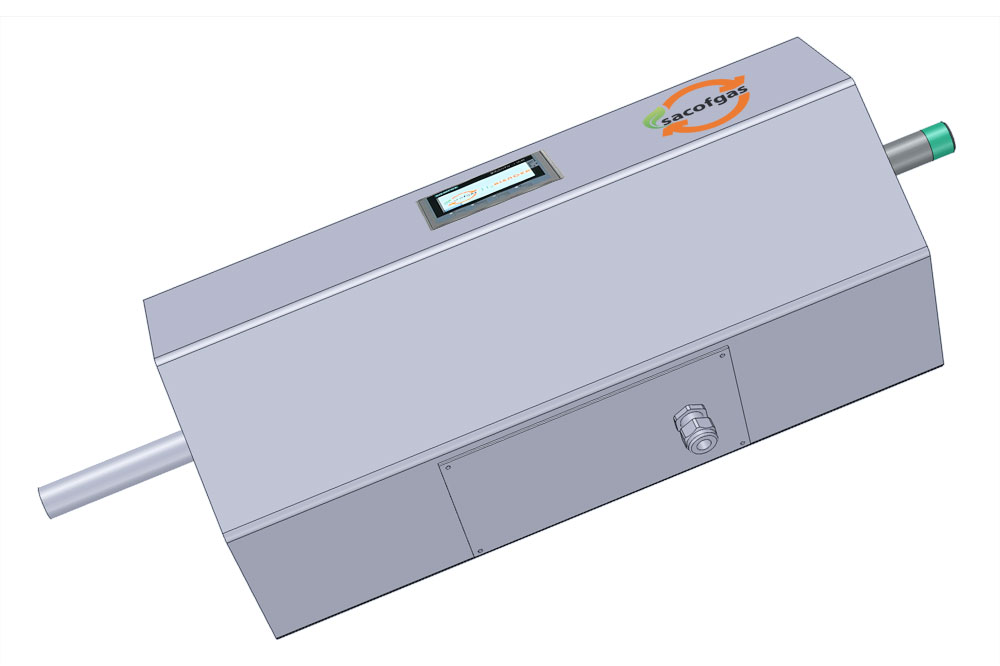

Nautilus MP25

Nautilus MP25
Nautilus MP25

Perché sceglierlo

Il miscelatore proporzionale MP25 è composto da due strumenti per la misura di portate in un campo di utilizzo che va da 4 m3/h fino a 170 m3/H, con una risoluzione che si avvicina al +- 0,5% di errore in tutto il suo campo d'azione.

Gli strumenti installati a bordo del miscelatore utilizzano il principio di misura calorimetrica, integrato con un PLC per la gestione dei componenti e un display per l'impostazione dei valori della miscela.

Quando il gas passa attraverso la tubazione principale, l'MFCp emette un impulso che viene inviato al PLC di gestione.

Il PLC legge il segnale in arrivo dall'MFCp e, in base al valore della miscela preimpostato dall'operatore tramite display o da remoto, invia un segnale direttamente proporzionale all'MFCh installato nel metanodotto dell'idrogeno.

In base al segnale di controllo ricevuto dal PLC, l'MFCh apre la valvola di uscita proporzionale, regolando il flusso di idrogeno, creando così la miscela impostata.

La struttura del nostro MP25 consente una miscelazione ottimale del gas, che mantiene le sue caratteristiche per una distanza di almeno 20 metri.


Caratteristiche tecniche Nautilus MP25

Dati tecniciH2CH4
Portata massima mass flow controller10 m3/h50 m3/h
Comunicazione digitaleBUSBUS
Input analogico4...20 mA4...20 mA
Output analogico4...20 mA4...20 mA
Pressione max di esercizio2 Bar (g)16,00 Bar (g)
Piping output DN101/4 pollice2 pollici
Range di temperatura funzionale-30...+80 °C
Risoluzione0,25 m3/imp
Dimensioni (L x P x H)68 x 30 x 35 cm
Peso35,0 Kg
Alimentazione elettrica220 V monofase
Versione FW00697157 Rev.A.08.01.00

Le caratteristiche tecniche sono indicative e possono subire variazioni.
