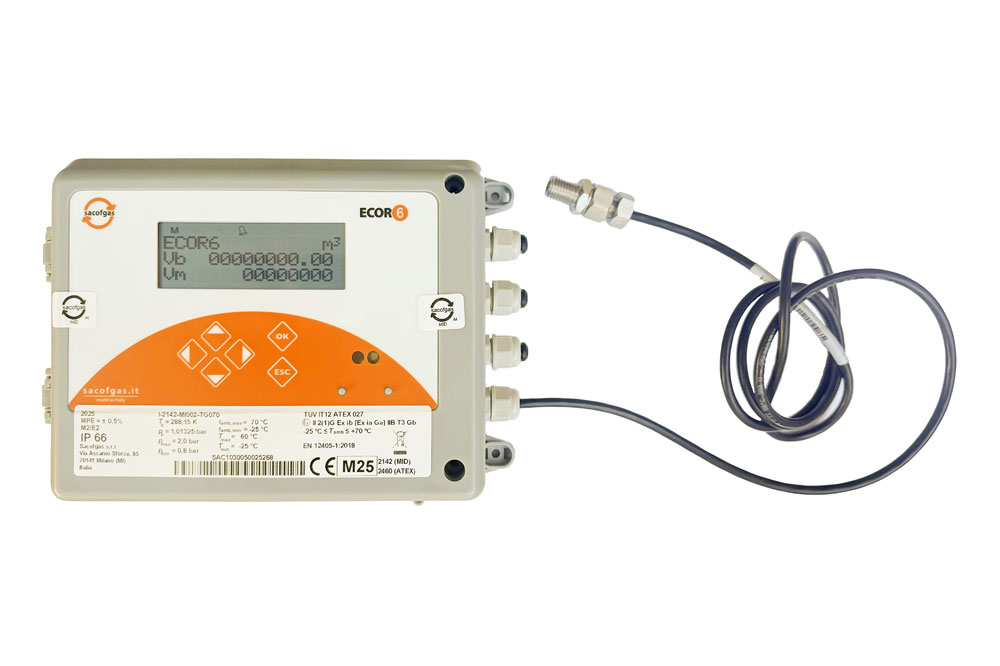

ECOR6

ECOR6 è un convertitore di volumi di TIPO 1, conforme alle Direttive europee 2014/32/UE (MID) e 2014/34/UE (ATEX) ed è specificatamente progettato per rispondere ai requisiti della norma UNI TS 11291 e della Delibera 155/08 dell’Autorità Italiana per l’Energia Elettrica e per il Gas per la fascia dei Gruppi di Misura ≥ G10.

ECOR6 effettua la conversione (di tipo PTZ, PT o T) del volume misurato dal contatore alle condizioni di riferimento standard (condizione base).

L’apparato dispone, come dotazione standard, di due uscite digitali di cui una per la ripetizione dei volumi corretti e l'altra per la segnalazione di un allarme.

La protezione dei dati e l’inviolabilità dei parametri di programmazione è assicurata sia da interruttori sigillabili che da password programmabili.

ECOR6 è alimentato a batteria.

Riferimenti normativi

• Direttiva ATEX 2014/34/UE
• Direttiva MID 2014/32/UE
• UNI TS 11291, delibera dell’AEEG 155/08
• WELMEC 7.2
• EN 12405-1

1. Alimentazione N° 2 batterie al litio size D 3,6 V (durata stimata della batteria > 8 anni in condizioni standard).
2. Involucro realizzato in policarbonato + ABS.
3. N° 2 ingressi digitali (configurabili come ingresso di conteggio max 5Hz e allarme).
4. N° 2 uscite digitali (impulsiva per ripetizione volumi corretti e allarme).
5. Elevata stabilità di misura (<0,5% in condizioni di riferimento).
6. Trasduttore digitale di pressione e temperatura esterno con range di pressione 0,8-2 Bar e 0,7-4 Bar.
• Lunghezza del cavo 2,5 mt guaina siliconica
• Connessione al processo M12x1.5
• Accuratezza: ≤0.25% del valore misurato
7. Display elettronico alfanumerico a cristalli liquidi tre righe 16 caratteri.
8. Protezione integrale antimanomissione.
9. Tastiera a 6 pulsanti con possibilità di impostare i parametri di base.
10. Formula di comprimibilità  SGERG-88.
11. ATEX Zone 1-----Il 2(1)G Ex ib [Ex ia Ga] T3 IIB T3 Gb -25 ≤ T amb ≤ 70°C.
12. ECOR 6 può essere installato a parete, oppure, attraverso staffe di adattamento, sulla conduttura o a bordo del contatore stesso.
13. Cert. MIDI I-2142-MI002-TG070 dek 21/05/2025
14. Cert. ATEX TÜV IT 12 ATEX 027 Rev. 9

Comunicazione Dati

• Comunicazione GPRS (punto-punto)
• Protocollo CTR
• Comunicazione locale tramite porta ottica infrarossa ZVEI in accordo a EN 62056-21
